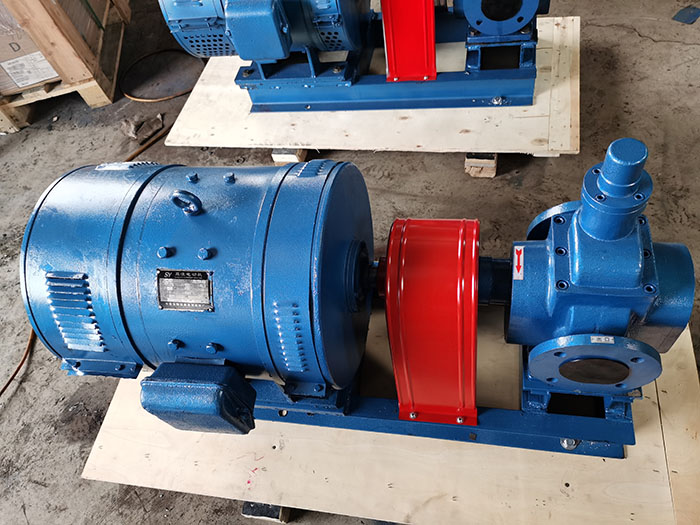

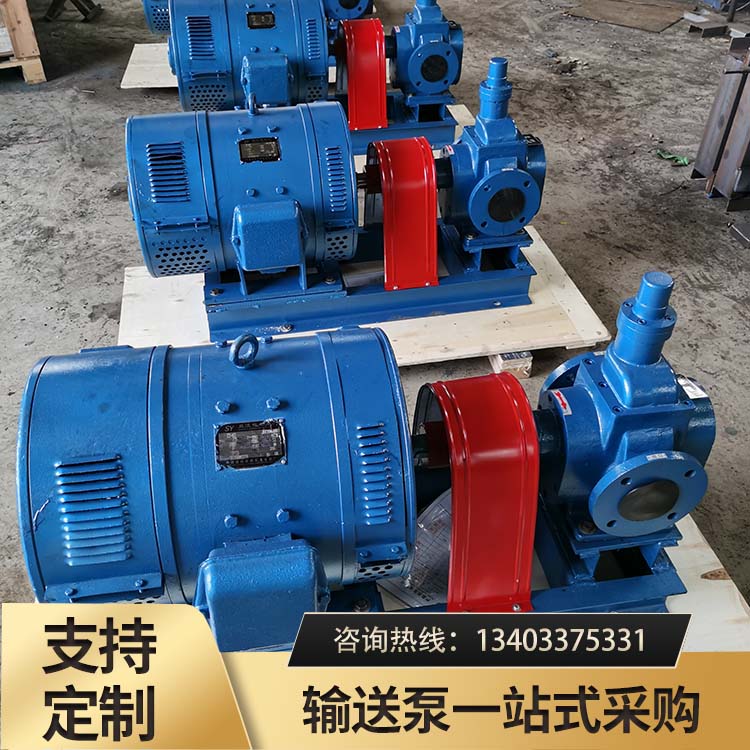

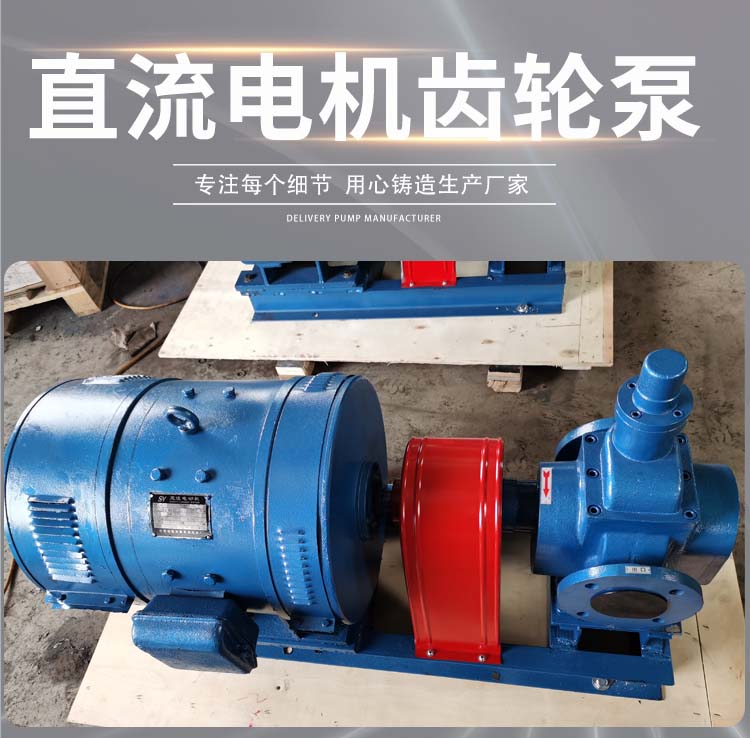

CHY型直流电机齿轮泵是采用直流电机驱动的一种容积式泵。它利用两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转来输送流体。这种泵适用于输送不含固体颗粒的润滑性介质,如机械油、汽轮机油等,其温度通常不大于限制(如200°C或120°C,具体取决于泵的设计和制造标准)。
CHY型直流电机齿轮泵是一种广泛应用于工业领域的泵类设备,以下是对其的详细介绍:
一、定义与用途
CHY型直流电机齿轮泵是一种容积式外啮合齿轮泵,其内齿轮为圆弧齿形,外齿轮为短幅外摆线的新型齿轮泵。该泵由直流电机驱动,适用于输送不含固体颗粒杂质的润滑性介质,如机械油、汽轮机油等,其温度通常不高于120°C。CHY型直流电机齿轮泵广泛应用于石油、化工、发电、冶金、交通、制药、食品等部门,以及机床低压液压传动系统和大型机械设备中稀油站的供油和冷却系统。
二、性能特点
结构简单:CHY型直流电机齿轮泵的结构相对简单,易于维护和保养。
噪声低:该泵在运行过程中产生的噪声较低,不会对工作环境造成太大的干扰。
输油平稳:由于采用了外啮合齿轮设计,使得输油过程更加平稳,减少了脉动现象。
自吸性能好:CHY型直流电机齿轮泵具有较好的自吸能力,能够轻松应对各种自吸场景。
使用寿命长:该泵的使用寿命较长,能够满足长期稳定运行的需求。
三、主要参数与规格
CHY型直流电机齿轮泵的主要参数包括流量、排出压力、转速、轴功率、电机效率等。具体参数因型号而异,以下是一些常见型号的参数示例:
CHY1.1:流量约为1.1m³/h,排出压力约为0.75MPa,转速通常为1400r/min。
CHY5:流量约为5m³/h,排出压力约为1.3MPa,转速一般为1420r/min。
CHY18:流量较大,约为20.5m³/h,排出压力可达3.8MPa,转速为960r/min。
此外,CHY型直流电机齿轮泵还设有安全阀作为超载保护,安全阀的全回流压力为额定排出压力的1.5倍,可根据用户实际工艺要求进行适当调整。
四、选型与注意事项
选型:在选型时,应根据实际工况和介质特性选择合适的型号和规格。同时,还需考虑电机的功率和转速等因素,以确保泵能够满足实际需求。
注意事项:在使用
CHY型直流电机齿轮泵时,应定期检查和维护设备,保持其良好的工作状态。同时,还需注意介质的温度和粘度等参数,避免超出泵的工作范围。此外,在安装和使用过程中,应严格遵守相关规范和标准,确保设备的安全性和可靠性。
综上所述,CHY型直流电机
齿轮泵具有结构简单、噪声低、输油平稳、自吸性能好和使用寿命长等特点,广泛应用于多个工业领域。在选型和使用过程中,应根据实际需求和相关规范进行选择和维护。
