GZB高真空齿轮泵结构特点-天一泵业

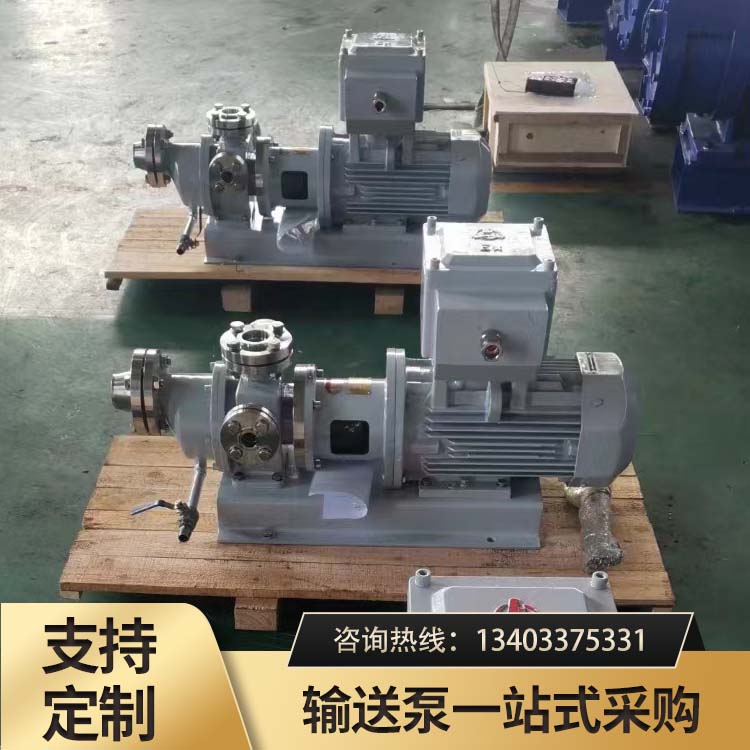

一、整体结构
GZB高真空齿轮泵采用固定式结构，整体设计紧凑、美观，体积小，便于安装和维护。其进油方向在电机轴与油泵主轴轴线方向，从电机往泵头看，流体方向为左进右出。
二、主要部件
推进装置：
类似于轴流泵，其排空（抽真空）的速率远远大于齿轮啮合排空的速率。
推进装置联接于主动轴上，随着主轴一起高速运转，有效提高了泵的吸入性能。
泵体：
泵体是齿轮泵的主体部分，由前后盖板、主从动齿轮、主从传动轴等部件组成。
齿轮由轴承通过轴承座支承在前后端盖上，形成密封的吸油腔和压油腔。
安全阀：
安全阀是一单独且设于泵体上的装置，其内部的孔与泵体吸油腔及排油腔相连通。
当油路中的阻力（压力）大于所设定的安全压力时，安全阀启动，使排油腔的油回到吸油腔，从而保持压力不再上升，起到过载保护作用。
磁力传动装置：
采用稀土永磁材料，实现全密封、无泄露的传动方式。
磁力传动装置的使用提高了泵的安全性和可靠性。
三、润滑方式
GZB高真空齿轮泵内所有运转部件均利用输送介质进行润滑，无需额外的润滑系统，简化了设备结构，降低了维护成本。
四、密封性能
泵体及部件的密封性能良好，有效防止了油液的泄漏和外界杂质的侵入。同时，磁力传动装置的全密封设计也进一步提高了泵的密封性能。
五、其他特点
性能稳定：GZB高真空齿轮泵具有稳定的性能，能够在各种工况下保持稳定的工作状态。
低噪音：泵体设计合理，运行振动小，噪音低，为使用者提供了良好的工作环境。
维护保养方便：泵体结构紧凑，部件易于拆卸和更换，降低了维护保养的难度和成本。
