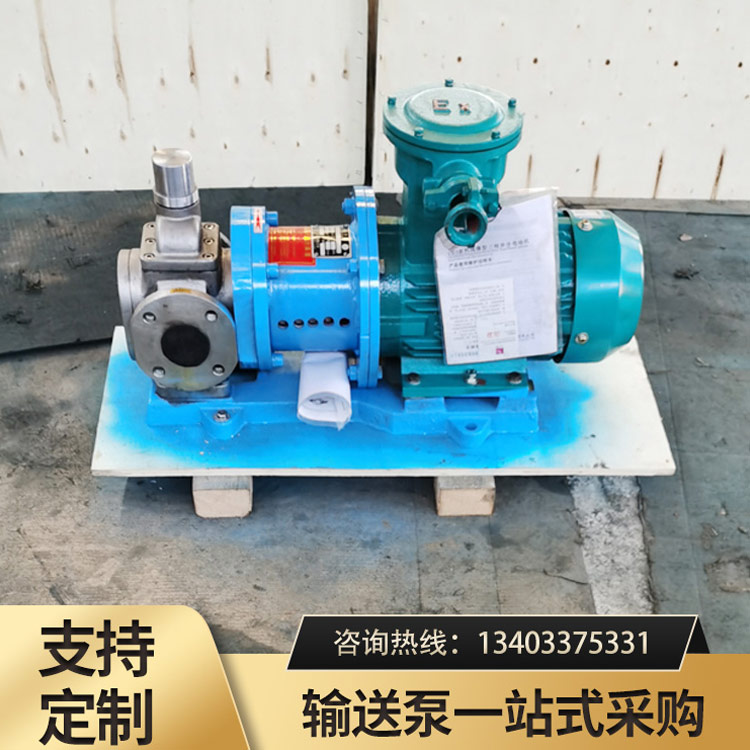

磁力齿轮泵的主要组成部分
磁力齿轮泵主要由以下几部分组成：
齿轮泵头：包括齿轮、泵体、前后盖等，它们共同形成工作容积，通过齿轮的旋转来输送液体。
磁力传动器：由外磁转子、内磁转子和不导磁的隔离套组成。外磁转子装于电机轴上，内磁转子装于泵轴上，并通过隔离套将内、外磁转子及介质隔绝。
电动机：提供动力，驱动外磁转子旋转。
当电机驱动主动齿轮旋转时，主动齿轮带动与其相互啮合的从动齿轮同步反向转动。在泵的吸入腔一侧，随着齿轮的转动，轮齿逐渐脱离啮合，使得吸入腔的容积逐渐增大，形成局部真空。此时，在外界大气压的作用下，液体被压入吸入腔，并随着齿轮的转动被带入齿间。
随着齿轮的继续旋转，充满液体的齿间被带至排出腔。在排出腔一侧，轮齿逐渐进入啮合，齿间的液体受到挤压，压力升高，从而被强制排出泵体，实现液体的输送。
相比传统的机械联轴器传递动力的泵，磁力齿轮泵的潜在优势在于它能够实现无接触的动力传递，无需传统联轴器的机械连接，可以消除泵与驱动设备之间的泄漏问题，提高了密封性能和可靠性。同时，磁力齿泵由于无需轴封和机械接触，还可以处理粘稠液体和有颗粒物质的介质。
