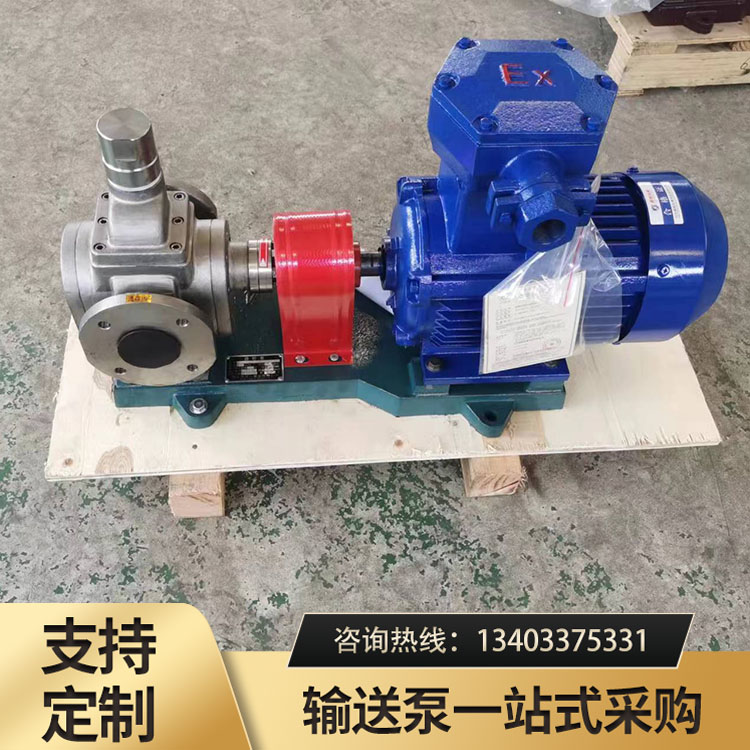

从核心结构来看，YCB不锈钢齿轮泵主要由泵体、主动齿轮、从动齿轮、传动轴、密封组件、轴承套以及内置安全阀等部件组成。设备核心传动部件采用双圆弧正弦曲线齿形齿轮，一对精度匹配的主动齿轮与从动齿轮在泵体腔内准确啮合，将泵腔内部分隔为相互独立的吸入腔与排出腔，两个腔体互不连通，为介质的定向输送提供了基础结构确保。同时，整机采用不锈钢一体锻造工艺，不仅提升了设备的耐锈蚀、耐污染能力，也确保了泵体腔体的密封性与运行稳定性。
设备的整体工作流程可分为吸液、输液、排液三个连贯且循环往复的环节。设备启动后，电机带动主动齿轮匀速旋转，主动齿轮进一步啮合带动从动齿轮同步反向转动。在齿轮转动过程中，吸入腔一侧的轮齿逐渐脱离啮合状态，原本紧密贴合的齿间间隙逐步打开，使得吸入腔内部密封容积持续增大，腔体内部气压随之降低，形成局部负压真空状态。在外界大气压与腔体负压的压力差作用下，储液设备中的液态介质会通过进料管道被平稳吸入泵体的齿间间隙中，完成吸液过程。
随着齿轮持续旋转，填满介质的齿间腔体会跟随齿轮转动，将吸入的液态介质平稳输送至另一侧的排出腔，这一过程为封闭式输液环节。得益于双圆弧齿轮的特殊齿形设计，齿轮啮合过程中齿廓之间无相对滑动，齿间间隙始终保持稳定，能够有效避免介质泄漏、回流问题，让介质输送全程平稳均匀，不会出现流量波动、脉冲波动等情况，这也是该泵运行稳定性远超普通齿轮泵的关键原因。
当携带介质的齿间进入排出腔区域时，两侧轮齿开始逐步紧密啮合，排出腔的密封容积随齿轮啮合不断缩小，齿间内的液态介质受到均匀挤压，压力快速提升，在齿轮的持续挤压作用下，通过出料管道稳定排出，完成排液作业。齿轮不间断的旋转，让吸液、输液、排液三个环节持续循环，从而实现液态介质的连续、稳定输送。
除此之外，YCB不锈钢齿轮泵搭载的辅助结构进一步完善了运行逻辑，提升了设备安全性。设备内置可调式安全阀，作为核心过载保护结构，当管道压力异常升高、设备出现超载工况时，安全阀会自动开启回流通道，将高压介质回流至吸入腔，平衡泵体内部压力，避免设备、管道因高压受损，且回流压力可根据实际工况灵活调节。同时，设备轴端配备机械密封与填料密封两种密封形式，可适配不同介质与工况需求，有效杜绝介质渗漏、外界杂质进入泵腔的问题，确保设备长期稳定运行。
